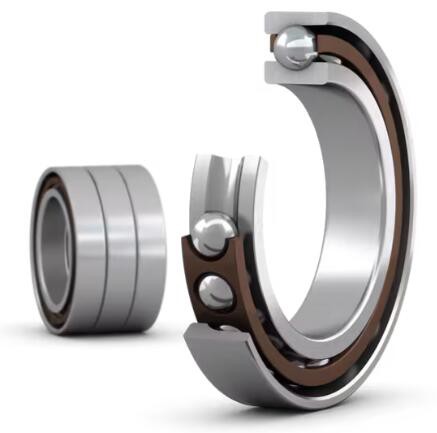

7036 CD/P4ATBTB

Šie trīs saskaņoti īpaši precīzi leņķa kontakta lodīšu gultņi ir pieejami kā universāli savienojami gultņi vai kā iepriekš konfigurēti izkārtojumi. Komplekti, kas sakārtoti aizmugurē un tandēmā, vai aci pret aci un tandēmā, ir pieejami dažādās priekšslodzes klasēs, un pareiza montāža nodrošina priekšslodzi iepriekš noteiktā diapazonā, neizmantojot starplikas vai līdzīgas ierīces. Lai sasniegtu vēlamo priekšslodzi, trīs gultņu komplekti, kas savienoti pārī tandēmā, ir jāuzstāda pret vienu gultni vai citu gultņu komplektu tandēmā. Gultņu urbums un ārējais diametrs ir pielāgots ne vairāk kā vienai trešdaļai no pieļaujamās diametra pielaides, lai nodrošinātu labāku slodzes sadalījumu nekā atsevišķiem universāli pieskaņojamiem gultņiem. Ļoti augsta darbības precizitāteAugsta aksiālā un radiālā stingrībaAugsta aksiālā un radiālā slodzes nestspēja

Nosūtīt pieprasījumu

Tērzēšana tūlīt

Produkta ievads

Dimensions - 7036 CD/P4ATBTB

Izmēri

d	180 mm	Urbuma diametrs
D	280 mm	Ārējais diametrs
B	138 mm	Platums
d₁	211,8 mm	Iekšējā gredzena plecu diametrs (liela sānu virsma)
r_1,2	min.2,1 mm	Fasādes izmērs
r_3,4	min.1,1 mm	Fasādes izmērs

Abutment dimensions - 7036 CD/P4ATBTB

Abatmenta izmēri

d_a	min.191 mm	Vārpstas abatmenta diametrs
D_b	maks.274 mm	Korpusa abatmenta diametrs
r_a	maks.2 mm	Filejas rādiuss
r_b	maks.1 mm	Filejas rādiuss
d_n	219,7 mm	Eļļas sprauslas novietojums

Aprēķinu dati

Pamata dinamiskās slodzes reitings	C	520 000 N
Pamata statiskās slodzes reitings	C₀	865 000 N
Noguruma slodzes robeža	P_u	24 500 N
Sasniedzamie ātrumi		Lai uzzinātu par sasniedzamo ātrumu, skatiet kataloga datus vai sazinieties ar SKF
Kontakta leņķis		15 grādi
Bumbiņas diametrs	D_w	30,162 mm
Rindu skaits	i	3
Lodīšu skaits (uz vienu gultni)	z	21
References smērvielas daudzums (uz vienu gultni)	G_ref	111 cm³

Iepriekšēja slodze un stīvums (aizmugure pret muguru, aci pret aci)
Priekšslodzes klase		B
Iepriekšēja ielāde	G	2 430 N
Aksiālā stingrība		363.95 N/µm

Korekcijas koeficienti priekšslodzes aprēķināšanai
Korekcijas koeficients ir atkarīgs no gultņu sērijas un izmēra	f	1.13
Korekcijas koeficients ir atkarīgs no saskares leņķa	f₁	1
Korekcijas koeficients, priekšslodzes klase B	f_2B	1.02
Korekcijas koeficients hibrīda gultņiem	f_HC	1

Precīzijas kontaktgultņu raksturojums

Precīzijas kontakta gultņi ir izstrādāti ar izcilu precizitāti, lai nodrošinātu optimālu veiktspēju dažādos mehāniskos lietojumos. Šiem gultņiem ir stingras izmēru pielaides un precīzas ģeometriskas formas, kas veicina to augstu rotācijas precizitāti un zemu trokšņa līmeni. To konstrukcijā izmantotie materiāli, bieži vien augstas kvalitātes tērauds vai keramika, tiek izvēlēti pēc to izturības un nodilumizturības, nodrošinot ilgu kalpošanas laiku pat prasīgos apstākļos. Precīzijas kontakta gultņi parasti ietver tādas konfigurācijas kā lodīšu gultņi, rullīšu gultņi un adatu gultņi, un katrs no tiem ir izstrādāts, lai atbilstu īpašām slodzes un ātruma prasībām. To dizains ietver arī uzlabotas eļļošanas sistēmas, lai samazinātu berzi un siltuma veidošanos, tādējādi uzlabojot efektivitāti un uzticamību.

Precīzijas kontaktgultņu priekšrocības

Precīzijas kontaktgultņu galvenā priekšrocība ir to spēja izturēt augstu precizitāti dažādos darbības apstākļos. Tie piedāvā izcilu nestspēju, padarot tos ideāli piemērotus lietojumiem, kuros nepieciešama liela slodze, vienlaikus saglabājot lielu ātrumu. Šo gultņu precizitāte samazina vibrāciju un troksni, kas ir kritiski jutīgās vidēs, piemēram, medicīnas iekārtās vai precīzijas instrumentos. Turklāt to izturīgā konstrukcija nodrošina uzticamību un ilgmūžību, samazinot uzturēšanas izmaksas un dīkstāves laiku. Uzlabotu materiālu un eļļošanas metožu izmantošana vēl vairāk uzlabo to veiktspēju, nodrošinot izturību pret koroziju un nodilumu. Šī funkciju kombinācija padara precīzijas kontaktgultņus par neaizstājamu komponentu precīzās inženierijas un augstas veiktspējas iekārtās.

Precīzijas kontaktgultņu pielietojumi

Precīzijas kontakta gultņi tiek plaši pielietoti dažādās nozarēs to izcilo veiktspējas īpašību dēļ. Automobiļu nozarē tie ir ļoti svarīgi dzinēju, transmisiju un piekares sistēmu vienmērīgai darbībai, nodrošinot uzticamību un degvielas ekonomiju. Aviācijas un kosmosa lietojumos šie gultņi tiek izmantoti, lai tie varētu izturēt ekstremālos apstākļus un lielu ātrumu, tādējādi veicinot gaisa kuģu drošību un efektivitāti. Rūpnieciskās iekārtas, piemēram, CNC mašīnas un robotika, gūst labumu no šo gultņu augstās precizitātes un izturības, nodrošinot konsekventas un precīzas darbības. Medicīniskās ierīces, kurām nepieciešams minimāls troksnis un vibrācija, arī balstās uz precīziem kontakta gultņiem, lai nodrošinātu pacienta komfortu un ierīces efektivitāti. Kopumā precīzijas kontaktu gultņu daudzpusība un uzticamība padara tos par būtiskiem daudzos augstas precizitātes un augstas veiktspējas lietojumos dažādās nozarēs.

NĒ.	d[mm]	D[mm]	B[mm]
71940 ACD/HCP4AQBCB	200	280	152
7036 CDGA/P4A	180	280	46
7036 CD/P4ATBTB	180	280	138
7036 CD/P4ADGB	180	280	92
7036 CD/P4ADGA	180	280	92
7036 CD/P4A	180	280	46
7036 CD/HCP4ADGA	180	280	92
7036 ACDGC/P4A	180	280	46
7036 ACDGB/P4A	180	280	46
7036 ACDGA/P4A	180	280	46
7036 ACD/P4ATBTA	180	280	138
7036 ACD/P4AQBCC	180	280	184
7036 ACD/P4ADGB	180	280	92
7036 ACD/P4ADGA	180	280	92
7036 ACD/P4ADBB	180	280	92
7036 ACD/P4ADBA	180	280	92
7036 ACD/P4A	180	280	46
71938 CDGB/P4A	190	260	33
71938 CDGA/P4A	190	260	33
71938 CD/P4ADGB	190	260	66
71938 CD/P4ADGA	190	260	66
71938 CD/P4ADBB	190	260	66
71938 CD/P4ADBA	190	260	66
71938 CD/P4A	190	260	33
71938 CD/HCP4ADGA	190	260	66
71938 ACDGB/P4A	190	260	33
71938 ACDGA/P4A	190	260	33
71938 ACD/P4ADGB	190	260	66
71938 ACD/P4ADGA	190	260	66
71938 ACD/P4ADBB	190	260	66
