SL045028-D veida cilindriskais rullīšu gultnis

Cilindriskais rullīšu gultnis SL04..-D, pilns komplekts rullīšu komplekts, divu rindu, novietojuma gultnis, centrālā riba uz ārējā gredzena, 3 ribas uz iekšējā gredzena, tips SL04

Nosūtīt pieprasījumu

Tērzēšana tūlīt

Produkta ievads

SL045028-D

Galvenās dimensijas un veiktspējas dati

d	140 mm	Urbuma diametrs
D	210 mm	Ārējais diametrs
B	95 mm	Platums
C_r	610,000 N	Pamata dinamiskā slodze, radiāls
C_0r	1,100,000 N	Pamata statiskās slodzes reitings, radiāls
C_ur	148,000 N	Noguruma slodzes robeža, radiālā
n_{G Smērviela}	910 1/min	Ierobežojošs ātrums smērvielu eļļošanai
≈m	10,6 kg	Svars

Montāžas izmēri

C_a1	77 mm	Stiprinājuma gredzens WRE (nav iekļauts komplektācijā) Pielaide: 0/-0,2
C_a2	73 mm	Montāžas dimensijas stiprinājuma gredzenam atbilstoši DIN 471 (nav iekļauts komplektācijā) Tol: 0/-0,2
d₁	165,5 mm	Ribas diametra iekšējais gredzens
d₂	181 mm	Blīvējuma diametrs (riba)
d₃	226 mm	Slēdža gredzena WRE ārējais diametrs
d_{1 min}	165,5 mm	Minimālā diametra vārpstas plecs
r_{a maks}	0,6 mm	Maksimālais padziļinājuma rādiuss
	30 grādi	Slīpuma leņķis
	-0,2 mm	Zemāka attāluma fiksēšanas gredzena pielaide
	-0,2 mm	Zemāka attāluma saglabāšanas gredzena pielaide
	0 mm	Augšējā attāluma spiedgredzena pielaide
	0 mm	Augšējā attāluma saglabāšanas gredzena pielaide
	0 mm	Zemāka attāluma gredzena rievas pielaide
	0,2 mm	Augšējā attāluma gredzena rievas pielaide

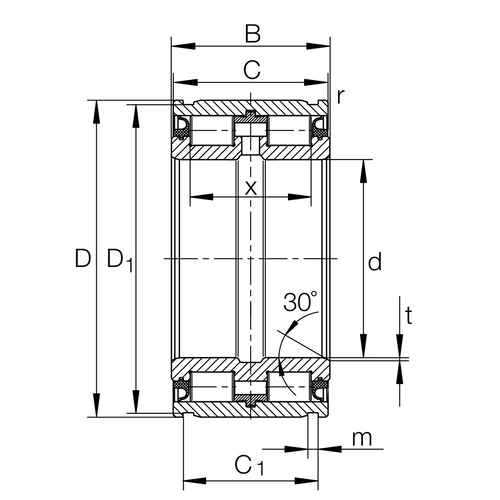

Izmēri

C	94 mm	Platums, ārējais gredzens
C₁	83,2 mm	Attāluma gredzenu rievas
D₁	206 mm	Rievas diametrs
m	5,2 mm	Rievas platums
r_min	0,6 mm	Minimālais slīpuma izmērs
t	1,8 mm	Fasāles platums
X	77 mm	Attālums starp rites elementiem

Temperatūras diapazons

T_min	-30 grāds	Darba temperatūra min.
T_maks	120 grādi	Darba temperatūra maks.

Cilindriskie rullīšu gultņi ir populārs rites gultņu veids, kam ir augsta radiālā slodze, zema berze un vienkārša konstrukcija. Šie gultņi sastāv no cilindriska iekšējā gredzena un ārējā gredzena, starp kuriem ir izvietoti rullīši. Cilindriskos rullīšus vada iekšējais gredzens un ārējais gredzens, ļaujot tiem ripot gludi un vienmērīgi.
Viena no galvenajām cilindrisko rullīšu gultņu priekšrocībām ir to spēja izturēt ļoti lielas radiālās slodzes. Veltņu cilindriskā forma vienmērīgi sadala slodzi pa lielu kontakta laukumu, samazinot slodzi uz gultni. Tādējādi cilindriskie rullīšu gultņi ir ideāli piemēroti lieljaudas lietojumiem, piemēram, celtniecības iekārtās, kalnrūpniecības iekārtās un vēja turbīnās.
Papildus kravnesībai cilindriskajiem rullīšu gultņiem ir arī zema berze un augsta darbības efektivitāte. Veltņi un būris ir izstrādāti, lai samazinātu berzi un samazinātu siltuma veidošanos, uzlabojot gultņa kopējo veiktspēju. Tas nozīmē labāku energoefektivitāti un ilgāku kalpošanas laiku.
Arī cilindriskos rullīšu gultņus ir viegli uzstādīt un uzturēt. Tie ir pieejami dažādos izmēros un konfigurācijās, lai tie atbilstu dažādiem lietojumiem, un vajadzības gadījumā tos var viegli nomainīt vai salabot. Ar pareizu eļļošanu un apkopi cilindriskie rullīšu gultņi var nodrošināt uzticamu un ilgstošu darbību.
Daži izplatīti cilindrisko rullīšu gultņu pielietojumi ir darbgaldi, sūkņi, ģeneratori un elektromotori. To augstās veiktspējas un uzticamības dēļ tos parasti izmanto arī automobiļu un kosmosa rūpniecībā.
Kopumā cilindriskie rullīšu gultņi ir daudzpusīgs un uzticams risinājums lieljaudas lietojumiem, kur liela radiālā slodze un zema berze ir kritiski svarīgas. Pateicoties vienkāršajam dizainam, vieglai uzstādīšanai un apkopei, kā arī spējai izturēt smagos apstākļos, tie ir ideāla izvēle dažādām nozarēm un lietojumiem.

NĒ.	d	D	B
SL04240-D-PP-2NR-GA22	240	320	95
SL04280-D-PP	280	360	95
SL045026-D-PP-RR-C3-GA22	130	200	95
RSL185026-A-2S	130	183.81	95
SL182988-TB-BR>A	440	600	95
SL045028-D-PP-RR-C3-GA22	140	210	95
SL04220-D-PP-2NR	220	300	95
SL045026-PP	130	200	95
SL045028-PP	140	210	95
SL045026-PP-2NR	130	200	95
SL045028-PP-2NR	140	210	95
SL185026	130	200	95
SL185026-A-C3	130	200	95
SL185028-A-C3	140	210	95
SL04260-PP-2NR	260	340	95
SL045026-D-PP-2NR	130	200	95
SL045028-D-PP	140	210	95
SL04260-D	260	340	95
SL045028-D	140	210	95
SL045026-D	130	200	95
