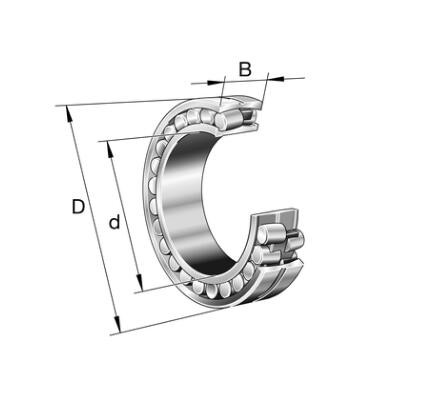

23172-BEA-XL-K-MB1-Sfēriskais rullīšu gultnis

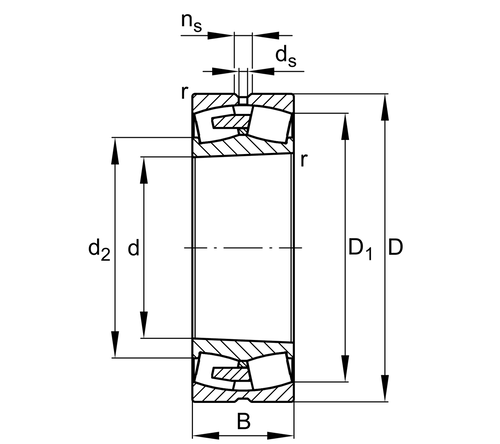

Galvenās dimensijas un veiktspējas dati
| d |
360 mm |
Urbuma diametrs |
| D |
600 mm |
Ārējais diametrs |
| B |
192 mm |
Platums |
| Cr |
4,550,000 N |
Pamata dinamiskā slodze, radiāls |
| C0r |
7,100,000 N |
Pamata statiskās slodzes reitings, radiāls |
| Ctavs |
510,000 N |
Noguruma slodzes robeža, radiālā |
| nG |
1,040 1/min |
Ātruma ierobežošana |
| nϑr |
560 1/min |
Atsauces ātrums |
| ≈m |
209,5 kg |
Svars |
Montāžas izmēri
| dmin |
380 mm |
Minimālā diametra vārpstas plecs |
| Da maks |
580 mm |
Korpusa pleca maksimālais diametrs |
| ra maks |
4 mm |
Maksimālais padziļinājuma rādiuss |
| da maks |
416 mm |
Maksimālais vārpstas pleca diametrs |
| db min |
380 mm |
Minimālais uzmavas dobuma diametrs |
| Bmin |
14 mm |
Minimālais piedurknes dobuma platums |
Izmēri
| rMin |
5 mm |
Minimālais slīpuma izmērs |
| D1 |
523,3 mm |
Urbuma diametra ārējais gredzens |
| ds |
12,5 mm |
Diametra eļļošanas atvere |
| ns |
23,5 mm |
Eļļošanas rievas platums |
Temperatūras diapazons
| TMin |
-30 grāds |
Darba temperatūra min. |
| Tmaks |
200 grādi |
Darba temperatūra maks. |
Aprēķina faktori
| e |
0.31 |
Fa/Fr robežvērtība dif. X un Y faktoru vērtības |
| Y1 |
2.18 |
Dinamiskais aksiālās slodzes koeficients |
| Y2 |
3.24 |
Dinamiskais aksiālās slodzes koeficients |
| Y0 |
2.13 |
Statiskās aksiālās slodzes koeficients |
Papildus informācija
|
H3172-HG |
Adaptera uzmava | |
|
AH3172G-H |
Izvilkšanas piedurkne |
Sfēriskie rullīšu gultņi ir izstrādāti, lai izturētu lielas radiālās un aksiālās slodzes pat nepareizas izlīdzināšanas un vārpstas novirzes apstākļos. Šiem gultņiem ir sfērisks ārējais sacīkšu ceļš un divas mucas formas rullīšu rindas, kas ļauj tiem pielāgoties leņķiskām novirzēm starp ārējo un iekšējo gredzenu. Šī iespēja padara tos ideāli piemērotus lietojumiem, kur bieži sastopamas vārpstas novirzes vai montāžas kļūdas. Turklāt to izturīgā konstrukcija nodrošina ilgu kalpošanas laiku pat pie lielas vibrācijas vai trieciena slodzes. Uzlabotie eļļošanas kanāli un blīves uzlabotas konstrukcijas vēl vairāk samazina berzi un nodilumu.
Šie gultņi piedāvā vairākas priekšrocības, padarot tos daudzpusīgus un uzticamus dažādos lietojumos. To dizains ļauj tiem izturēt ievērojamas slodzes, vienlaikus saglabājot veiktspēju skarbos apstākļos, tādējādi samazinot apkopes un dīkstāves laiku. Uzlabota konstrukcija arī samazina darba temperatūru un pagarina smērvielas kalpošanas laiku, uzlabojot kopējo efektivitāti. Ilgs kalpošanas laiks un samazinātas apkopes vajadzības padara sfēriskos rullīšu gultņus par rentablu izvēli daudzām nozarēm.
Sfēriskos rullīšu gultņus plaši izmanto rūpnieciskajās iekārtās, jo īpaši kalnrūpniecības, būvniecības un materiālu apstrādes iekārtās, kur dominē lielas slodzes un novirzes. Tās ir būtiskas arī elektroenerģijas ražošanas iekārtās, piemēram, vēja turbīnās, kurām nepieciešami izturīgi un uzticami gultņu risinājumi. Automobiļu nozarē šie gultņi tiek izmantoti lieljaudas transportlīdzekļos un kravas automašīnās, kur izturība un kravnesība ir ļoti svarīgas. Turklāt tie ir ideāli piemēroti papīra rūpnīcām celulozes un papīra rūpniecībā, kur tām jāiztur lielas slodzes un skarbi ekspluatācijas apstākļi.
Rezumējot, sfēriskie rullīšu gultņi ir neaizstājami komponenti dažādās nozarēs to unikālā dizaina un veiktspējas īpašību dēļ. To spēja izturēt lielas slodzes, pielāgoties novirzēm un uzticami darboties prasīgās vidēs nodrošina, ka tiem ir izšķiroša nozīme aprīkojuma kalpošanas laika pagarināšanā un efektīvas darbības uzturēšanā.
| NĒ. | d | D | B |
| 230/560-BEA-XL-K-MB1-C4 | 560 | 820 | 195 |
| 23176-BEA-XL-2RSR-MB1 | 380 | 620 | 194 |
| 23176-BEA-XL-K-2RSR-MB1 | 380 | 620 | 194 |
| 23176-BEA-XL-K-MB1-C3 | 380 | 620 | 194 |
| 23176-BEA-XL-K-MB1 | 380 | 620 | 194 |
| 23176-BEA-XL-K-MB1-C2 | 380 | 620 | 194 |
| 23176-BEA-XL-K-MB1-C4 | 380 | 620 | 194 |
| 23176-BEA-XL-MB1 | 380 | 620 | 194 |
| 23176-BEA-XL-MB1-C3 | 380 | 620 | 194 |
| 23176-BEA-XL-MB1-C5 | 380 | 620 | 194 |
| 23176-BEA-XL-K-MB1-J30PC-C3 | 380 | 620 | 194 |
| 23260-BEA-XL-K-MB1-C2 | 300 | 540 | 192 |
| 23172-BEA-XL-K-2RSR-MB1 | 360 | 600 | 192 |
| 23172-BEA-XL-2RSR-MB1 | 360 | 600 | 192 |
| 23172-BEA-XL-MB1-C4 | 360 | 600 | 192 |
| 23172-BEA-XL-MB1-C3 | 360 | 600 | 192 |
| 23172-BEA-XL-MB1 | 360 | 600 | 192 |
| 23260-BEA-XL-MB1 | 300 | 540 | 192 |
| 23172-BEA-XL-MB1-C2 | 360 | 600 | 192 |
| 23172-BEA-XL-MB1-H40 | 360 | 600 | 192 |
