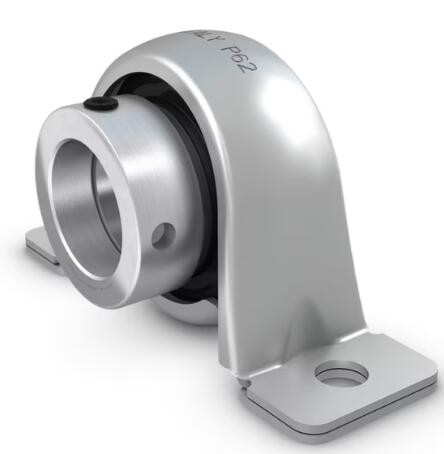

P 45 FM-spilvena bloka lodīšu gultņu bloks

Spilvenu (plumer) bloku lodīšu gultņu bloki ar presēta tērauda korpusu, kas sastāv no ieliktņa gultņa, kas uzstādīts presētā tērauda korpusā, ko var pieskrūvēt pie atbalsta virsmas. Iekārtas sastāvdaļas ir jāpasūta atsevišķi. Presētā tērauda korpusi ieliktņa gultņiem ir viegli un izgatavoti no auksti velmēta tērauda un ir cinkoti, lai aizsargātu pret koroziju. Gultnis ir paredzēts izmantošanai lietojumos, kur rotācijas virziens ir nemainīgs.VieglsAizsardzība pret korozijuPielāgot statisku sākotnējo novirzi Samaziniet trokšņa un vibrācijas līmeni Elastīgi gultņu un korpusa kombinācijas

Nosūtīt pieprasījumu

Tērzēšana tūlīt

Produkta ievads

Atbilstība standartam	ISO ar centra augstuma novirzi
Konkrēts mērķis	Materiālu apstrādes vajadzībām
Materiāls, korpuss	Presēts tērauds
Blīvējums, gultnis	Blīvējiet no abām pusēm
Blīvējuma veids, gultnis	Kontakts, standarta
Blīvējums, bloks	Bez
Pārklājums	Korpuss ar cinka pārklājumu

Dimensions - P 45 FM

Izmēri

d	45 mm	Urbuma diametrs
d₁	≈56,8 mm	Iekšējā gredzena plecu diametrs
d₂	62 mm	Bloķēšanas gredzena ārējais diametrs
A	45 mm	Pamatnes platums
A₁	31 mm	Augšējā platums
B₁	43,7 mm	Kopējais gultņa platums
B₄	6,75 mm	Attālums no bloķēšanas ierīces sānu virsmas līdz vītnes centram
H	46,5 mm	Sfēriskā sēdekļa centra augstums
H₁	6 mm	Pēdas augstums
H₂	92 mm	Kopējais augstums
J	128 mm	Attālums starp stiprinājuma skrūvēm
L	156 mm	Kopējais garums
N	14 mm	Stiprinājuma skrūvju cauruma diametrs
s₁	32,7 mm	Attālums no bloķēšanas ierīces sānu virsmas līdz sacīkšu trases centram

Aprēķinu dati

Pamata dinamiskās slodzes reitings	C	33,2 kN
Pamata statiskās slodzes reitings	C₀	21,6 kN
Noguruma slodzes robeža	P_u	0,915 kN
Pieļaujamā radiālā korpusa slodze		maks.4,2 kN
Ātruma ierobežošana		4 300 apgr./min
		Ierobežojošais ātrums ar vārpstas pielaidi h6

Montāžas informācija

Iestatīšanas skrūve	G₂	M10x1
Sešstūra atslēgas izmērs regulēšanas skrūvei		5 mm
Ieteicamais regulēšanas skrūves pievilkšanas griezes moments		16.5 N·m
Ieteicamais diametrs stiprinājuma skrūvēm, mm	G	12 mm
Ieteicamais diametrs stiprinājuma skrūvēm, collas	G	0,5 collas

Spilvenu bloku lodīšu gultņu bloku raksturojums

Spilvenu bloku lodīšu gultņu bloki ir izturīgi mehāniski komponenti, kas izstrādāti, lai atbalstītu vārpstas un atvieglotu vienmērīgu rotācijas kustību. Šīs vienības pamatā sastāv no gultņa, kas atrodas cietā montāžas blokā, kas bieži ir izgatavots no čuguna vai tērauda. Šim blokam ir atšķirīga forma, kas ļauj viegli uzstādīt uz līdzenas virsmas, tāpēc arī nosaukums "spilvenu bloks". Pats gultnis parasti ir dziļo rievu lodīšu gultnis, kas nodrošina augstu radiālās un mērenās aksiālās slodzes nestspēju. Spilvena bloka dizains ietver tādas funkcijas kā noslēgts vai ekranēts gultnis, lai novērstu piesārņojumu no netīrumiem un mitruma, kā arī saglabātu eļļošanu. Iekārtām ir iepriekš izurbti caurumi montāžai, padarot uzstādīšanu vienkāršu. Turklāt daudzām spilvenu bloku vienībām ir pašsalīdzināšanas iespējas, kas kompensē nelielus vārpstas novirzes un samazina priekšlaicīgas gultņu atteices risku.

Spilvenu bloku lodīšu gultņu bloku pielietojumi

Spilvenu bloku lodīšu gultņu vienības ir daudzpusīgas sastāvdaļas, ko izmanto plašā rūpniecisko lietojumu klāstā. Tie parasti ir atrodami ražošanas iekārtās, piemēram, konveijeros, kur tie atbalsta rotējošās vārpstas un nodrošina vienmērīgu darbību. Lauksaimniecības tehnikā šīs vienības palīdz efektīvai dažādu lauksaimniecības iekārtu darbībai, sākot no kombainiem un beidzot ar apūdeņošanas sistēmām. Tie ir ļoti svarīgi arī automobiļu rūpniecībā, kur tie atbalsta tādas sastāvdaļas kā asu vārpstas un piedziņas sistēmas. Citas ievērojamas pielietošanas iespējas ir tekstilrūpniecības iekārtas, kur tās nodrošina nemainīgu veiktspēju ātrgaitas apstākļos, un kalnrūpniecības nozarē, kur tās atbalsta lieljaudas iekārtas, kas darbojas skarbos apstākļos. To pielāgošanās spēja un uzticamība padara tos par neaizstājamiem jebkurā vidē, kur rotācijas kustība ir būtiska.

Spilvenu bloku lodīšu gultņu bloku priekšrocības

Spilvenu bloku lodīšu gultņu bloku galvenā priekšrocība ir to spēja nodrošināt uzticamu atbalstu un veiktspēju, vienlaikus tos ir salīdzinoši viegli uzstādīt un uzturēt. To izturīgā konstrukcija nodrošina izturību un ilgmūžību pat prasīgos apstākļos, kas samazina dīkstāves laiku un samazina uzturēšanas izmaksas. Daudzu spilvenu bloku bloku pašlīdzināšanas funkcija ļauj tiem pielāgoties vārpstas novirzēm, kas uzlabo to darbības stabilitāti un pagarina to kalpošanas laiku. Turklāt šo vienību slēgtā konstrukcija aizsargā gultņus no piesārņojuma, samazinot bojājumu iespējamību un saglabājot nemainīgu veiktspēju. Dažādu izmēru un konfigurāciju pieejamība nozīmē arī to, ka tos var pielāgot dažādiem lietojumiem, padarot tos par daudzpusīgu izvēli daudzām nozarēm. Kopumā spilvenu bloku lodīšu gultņu vienības piedāvā stiprības, lietošanas vienkāršības un pielāgojamības kombināciju, kas veicina to plašo ieviešanu un efektivitāti daudzos lietojumos.

NĒ.	d[mm]	A[mm]	H[mm]	H2[mm]	J[mm]	L[mm]
P2BC 107-CPSS-DFH	36.513	40	47.6	93.6	127	169
P2BC 106-TPZM	34.925	40	47.6	93.6	127	169
P2BC 106-TPSS	34.925	40	47.6	93.6	127	169
P2BC 106-CPSS-DFH	34.925	40	47.6	93.6	127	169
P2BC 104-TPZM	31.75	40	47.6	93.6	127	169
P2BC 104-TPSS	31.75	40	47.6	93.6	127	169
P2BC 104-CPSS-DFH	31.75	40	47.6	93.6	127	169
P 45 TF	45	45	46.5	92	128	156
P 45 FM	45	45	46.5	92	128	156
P 1,3/4 TF	44.45	45	46.5	92	128	156
P2BL 107-WF-AH	36.513	45.8	46.04	92.08	127	166.69
P2BL 107-WF	36.513	45.8	46.04	92.08	127	166.69
P2BL 107-TF-AH	36.513	45.8	46.04	92.08	127	166.69
P2BL 107-TF	36.513	45.8	46.04	92.08	127	166.69
P2BL 107-RM	36.513	45.8	46.04	92.08	127	166.69
P2BL 107-FM	36.513	45.8	46.04	92.08	127	166.69
P2BL 106-WF	34.925	45.8	46.04	92.08	127	166.69
P2BL 106-TF-AH	34.925	45.8	46.04	92.08	127	166.69
P2BL 106-TF	34.925	45.8	46.04	92.08	127	166.69
P2BL 106-RM	34.925	45.8	46.04	92.08	127	166.69
P2BL 106-FM	34.925	45.8	46.04	92.08	127	166.69
P2BL 104-WF-AH	31.75	45.8	46.04	92.08	127	166.69
P2BL 104-WF	31.75	45.8	46.04	92.08	127	166.69
P2BL 104-TF-AH	31.75	45.8	46.04	92.08	127	166.69
P2BL 104-TF	31.75	45.8	46.04	92.08	127	166.69
P2BL 104-RM	31.75	45.8	46.04	92.08	127	166.69
P2BL 104-FM	31.75	45.8	46.04	92.08	127	166.69
UCP 305	25	45	45	90	132.5	176
P 40 TF	40	43	43.6	86	120	148
P 40 FM	40	43	43.6	86	120	148
